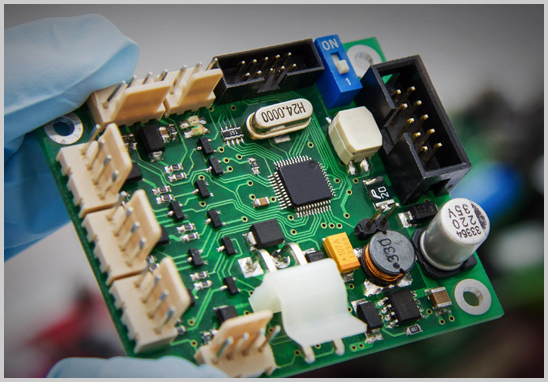

一、結論：可以，但要分情況
只有實物電路板時，通常可以反向設計PCB，即通過實物還原出原理圖、BOM和PCB設計文件。可行程度取決于三個因素：
- 層數：雙層板最容易，四層及以上需要額外獲取內層走線。
- 元器件狀態：絲印清晰、型號可識別的更容易還原。
- 芯片是否加密：PCB可以還原，但加密MCU/FPGA內的程序通常無法直接復制，需要另行開發或獲得授權。
二、反向設計的5個核心步驟
1. 資料采集：記錄板厚、層數、板材、表面處理、阻焊顏色，拍攝高清正反面照片或高精度掃描。
2. 元器件整理：逐一記錄位號、型號、封裝、參數，建立BOM。絲印缺失的器件，需根據電路功能和芯片手冊（Datasheet）判斷型號。
3. 走線還原：雙層板可通過掃描圖像提取；多層板需逐層打磨剝層掃描，或使用X-ray/CT做無損檢測。前者會破壞樣板，后者成本較高，且對細線寬的分辨率有限。
4. 原理圖與PCB重繪：根據網絡連接還原原理圖，再按原板布局、線寬、阻抗、疊層要求重建PCB文件，輸出Gerber、鉆孔文件和坐標文件。
5. 驗證與試產：對比原板檢查網絡連通性，核對BOM，打樣并做功能測試，確認與原板一致后再小批量試產。
三、哪些板子難度大？
- 多層高密度板：內層走線多，盲孔、埋孔結構復雜，剝層難度大。
- BGA封裝板：焊球下方走線無法直接看到，需要借助X-ray或剝層確認扇出方式。
- 高速/射頻板：疊層結構、阻抗控制、材料參數（如介電常數）不易從外觀判斷，需要測量和仿真驗證。
- 含加密芯片的板：硬件可還原，軟件不可直接復制。
四、法律與合規提醒
反向設計涉及知識產權。是否構成侵權，需要結合具體情況判斷，一般涉及原設計的著作權、專利、商業秘密及不正當競爭等問題（可參考《中華人民共和國著作權法》《專利法》《反不正當競爭法》）。建議將反向設計用于自有產品圖紙丟失恢復、停產器件替換升級、設備維修維護、已獲授權的二次開發等合法場景，并在開始前確認權屬。本文不構成法律意見，具體請咨詢專業律師。
五、反向設計后的常見需求
- 改版升級：替換停產器件、優化布局、降低成本、提升EMC性能。
- DFM檢查：量產前檢查線寬線距、阻焊開窗、焊盤設計，以降低打樣失敗率。
- PCB打樣與PCBA打樣：先做少量樣板驗證功能，再進入小批量。
- 代工代料：由工廠統一采購元器件、SMT貼片、DIP插件、測試與包裝，減少客戶的供應鏈管理成本。
- 制造標準參考：設計與驗收可參考IPC-2221（PCB通用設計標準）、IPC-A-600（印制板可接受性）、IPC-A-610（電子組件可接受性）等行業標準。
六、常見問題（FAQ）
Q1：反向設計能百分百還原原板嗎？
硬件連接關系可以高度還原，但個別參數（如隱藏的阻抗要求、特殊材料）需要測試確認，加密程序也不在還原范圍內。
Q2：反向設計需要提供什么？
提供一塊或多塊實物樣板（最好有可正常工作的整機），并說明用途和目標（復制、改版或替換器件）。
Q3：還原完成后能直接量產嗎？
建議先打樣驗證，功能和可靠性測試通過后再小批量試產，最后批量生產。
