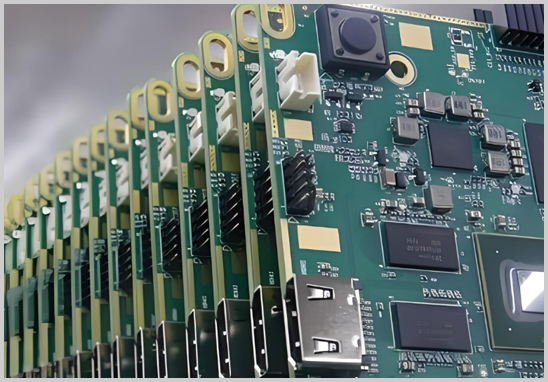

在電子產品研發過程中，PCB電路板設計打樣是繞不開的一環。很多客戶在詢價時會發現，即便板子尺寸相近，不同廠家、甚至同一廠家不同訂單的報價也可能相差數倍。這背后并非廠商隨意定價，而是由設計打樣服務本身的多個技術維度共同決定的。
一、PCB設計打樣常見的收費模式
目前行業內主要有以下幾種計費方式，實際報價往往是多種方式的組合：
- 按面積計價：以平方厘米或平方英寸為單位計算板材及工藝費用，是最常見的基礎計價方式，適用于常規雙面板、四層板等標準工藝。
- 按設計復雜度計價：設計服務（如原理圖轉PCB布局、Layout走線、BOM整理）通常按工作量或工程師工時估算，涉及高速信號、阻抗控制、EMC設計等專項內容時會單獨計費。
- 按批次/數量階梯計價：打樣階段（通常5-20片）單價較高，批量生產階段單價會明顯下降，這是行業普遍的定價邏輯，也是很多客戶容易忽略的成本陷阱——只看打樣單價而忽視量產后的真實成本。
- 附加服務計價：加急工期、特殊認證（如UL、RoHS）、特殊表面處理等均可能產生附加費用。
二、影響PCB設計打樣費用的核心因素
1. 板層數
雙面板工藝成熟、成本最低；四層及以上多層板需要增加內層壓合、層間對位等工序，層數越多、對位精度要求越高，成本上升越明顯。
2. 板材與板厚
FR-4是最常用的基材，成本相對可控；如涉及高頻、高散熱需求（如鋁基板、高Tg板材、羅杰斯板材），材料成本會顯著增加。板厚規格是否為常規尺寸也會影響開料損耗和費用。
3. 線寬線距與孔徑精度
高精密設計（如線寬線距低于4mil/4mil）對生產設備和工藝良率要求更高，屬于高精度制程范疇，報價通常高于常規工藝。孔徑越小（如小于0.3mm的微孔），鉆孔和電鍍工藝難度越大。
4. 封裝類型
BGA、QFN、CSP等高密度封裝對布局布線、焊盤設計、過孔處理提出更高要求，尤其是BGA下方的扇出走線，往往需要更細的線寬和更精密的孔位設計，這部分設計工時和工藝成本會直接體現在報價中。
5. 盲孔、埋孔等特殊孔位工藝
相比常規通孔，盲孔（連接表層與內層）、埋孔（連接內層與內層）需要額外的激光鉆孔或分次壓合工藝，制造流程更復雜，是影響多層板報價的重要因素之一，通常也是打樣周期延長的主要原因。
6. 表面處理工藝
噴錫（HASL）、沉金（ENIG）、OSP等不同表面處理方式在成本和適用場景上各有差異，沉金工藝焊盤平整度好、適合精密焊接，但成本高于噴錫，需根據產品實際需求選擇。
7. 打樣數量與交期
小批量打樣單片成本天然偏高，若同時要求加急交付，還會產生加急費用；提前規劃打樣與量產計劃，合理安排交期，是控制綜合成本的有效方式。
8. 認證與檢測要求
如產品需滿足特定行業認證或可靠性測試要求，相關的資料準備、工藝調整及檢測費用也會計入整體報價。
三、打樣與批量生產的費用邏輯差異
打樣階段的核心目標是驗證設計可行性，廠商需要為小批量訂單單獨開模、調機，單位成本天然較高；進入批量生產階段后，設備利用率提升、材料采購成本下降，單片成本會大幅降低。因此，客戶在評估"打樣貴不貴"時，更應關注整體項目成本，包括后續代工代料、批量生產的綜合報價，而非僅比較打樣單價。
四、如何合理控制PCB設計打樣成本
- 盡量選用標準板材、常規板厚，減少非標定制帶來的附加成本；
- 在滿足功能需求前提下，避免不必要的高精度設計，按實際信號需求選擇線寬線距；
- 提前梳理清楚設計與打樣需求，減少因設計變更導致的重復打樣；
- 選擇能夠提供"設計-打樣-代工代料"一體化服務的廠商，減少多方對接產生的溝通成本和銜接損耗。
關于深圳宏力捷電子
深圳宏力捷電子是專業的PCB設計公司，可承接多層板、高精密/BGA封裝以及盲孔/埋孔等復雜工藝的PCB設計畫板服務。客戶僅需提供原理圖，我們即可完成電路板布局設計、BOM表建立、供應商搜尋及物料采購、樣品制作直至PCBA批量生產的全流程服務，幫助客戶在設計打樣階段減少多方對接成本，加快產品從設計到量產的落地效率。如您有PCB設計、打樣或PCBA代工代料相關需求，歡迎與我們溝通具體項目細節，我們將根據實際設計要求提供針對性方案。
